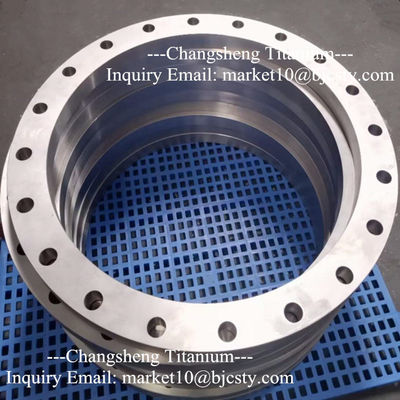

EN 1092-1 Loại 32 mặt bích tấm rời Titan

EN 1092-1 Mặt bích tấm rời Loại 32 Titan phải luôn được sử dụng với mặt bích tấm rời Loại 02.

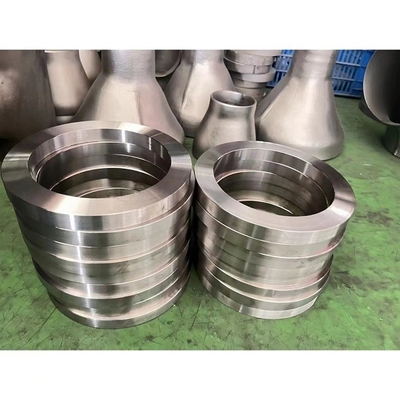

Như hình minh họa, mặt bích tấm rời titan loại 32 đóng vai trò như một vòng đệm để giữ vòng đệm tấm mối hàn loại 32 bằng titan.

Đường ống trượt qua mặt bích Loại 02 đến cuối vòng đệm tấm Loại 32.Cần có hai mối hàn góc ở các vị trí minh họa để đảm bảo rằng chỉ có vòng đệm tấm có thể tiếp xúc với chất lỏng.Một miếng đệm quấn phẳng hoặc xoắn ốc phải được đặt vào giữa vòng đệm tấm Loại 32 và mặt nâng của mặt bích Loại 01 giao phối.Bề mặt hoàn thiện của vòng cổ tấm liền kề với miếng đệm phải được cung cấp bởi một quy trình tiện với 3,2 μm ≤ Ra ≤ 12,5 μm và 12,5 μm ≤ Rz ≤ 50,0 μm.

Mặt bích titan tấm rời EN 1092-1 Loại 32 là mặt bích tấm rời có cổ hàn và bán kính r=3mm.Cổ hàn titan Loại 32 được thiết kế để sử dụng với các đường ống theo EN 1092-1 và phù hợp để hàn với mặt bích tấm rời EN 1092-1 Loại 04 và 05.Mặt bích lỏng titan có hai loại áp suất, PN 16 và PN 40, và có các kích cỡ từ DN15 đến DN1000.

Loại mặt bích (typ) như trong DIN EN 1092-1

EN 1092-1 type1 (Mặt bích [trượt] để hàn)
EN 1092-1 type2 (Mặt bích tấm rời có vòng đệm hàn trên tấm)
EN 1092-1 type4 (Mặt bích tấm rời có cổ mối hàn)
EN 1092-1 type5 (Trống [mù che)
EN 1092-1 type11 (Mặt bích cổ hàn)
EN 1092-1 type12 (Mặt bích trượt có trục dùng để hàn)
EN 1092-1 Type13 (Mặt bích ren trung tâm)
EN 1092-1 Type21 (Mặt bích tích hợp)
EN 1092-1 Type32 (Vòng đệm tấm hàn)
EN 1092-1 Type33 (Các đầu ống có nắp đậy)
EN 1092-1 Type34 (Vòng cổ mối hàn)
EN 1092-1 Type36 (Cổ ép có cổ dài)
EN 1092-1 Type37 (Cổ ép)

Bản vẽ chi tiết mặt bích tấm rời Titan EN 1092-1 Loại 32

Tại sao nên sử dụng mặt bích Titan dạng tấm rời EN 1092-1 Loại 32

EN 1092-1 Mặt bích tấm rời Loại 32 Titan được sử dụng để cung cấp kết nối chắc chắn, an toàn giữa hai ống hoặc các bộ phận cần được hàn với nhau.

Vòng đệm mối hàn bằng titan Loại 32 được thiết kế để chống ăn mòn và nhiệt độ khắc nghiệt, khiến nó trở nên lý tưởng cho các ứng dụng hàn trong nhiều ngành công nghiệp, bao gồm hàng không vũ trụ, ô tô và y tế.

Mặt bích tấm rời titan loại 32 cũng mang lại vẻ ngoài sạch sẽ, hoàn thiện cho mối hàn và nó có thể được gia công hoặc đánh bóng để có vẻ ngoài chuyên nghiệp.
