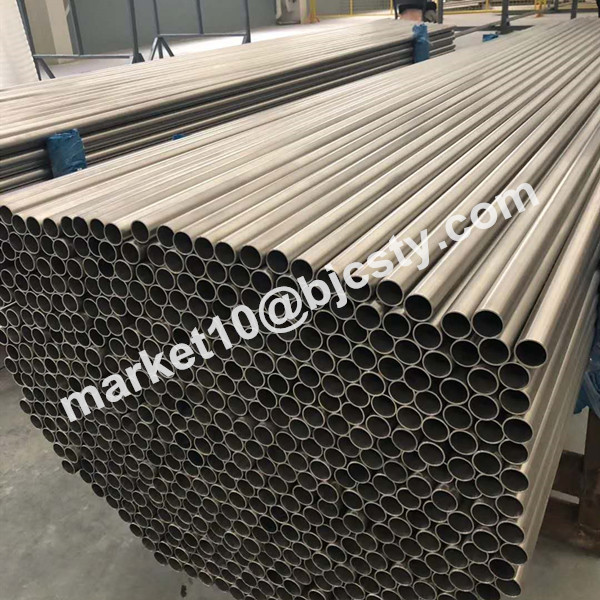

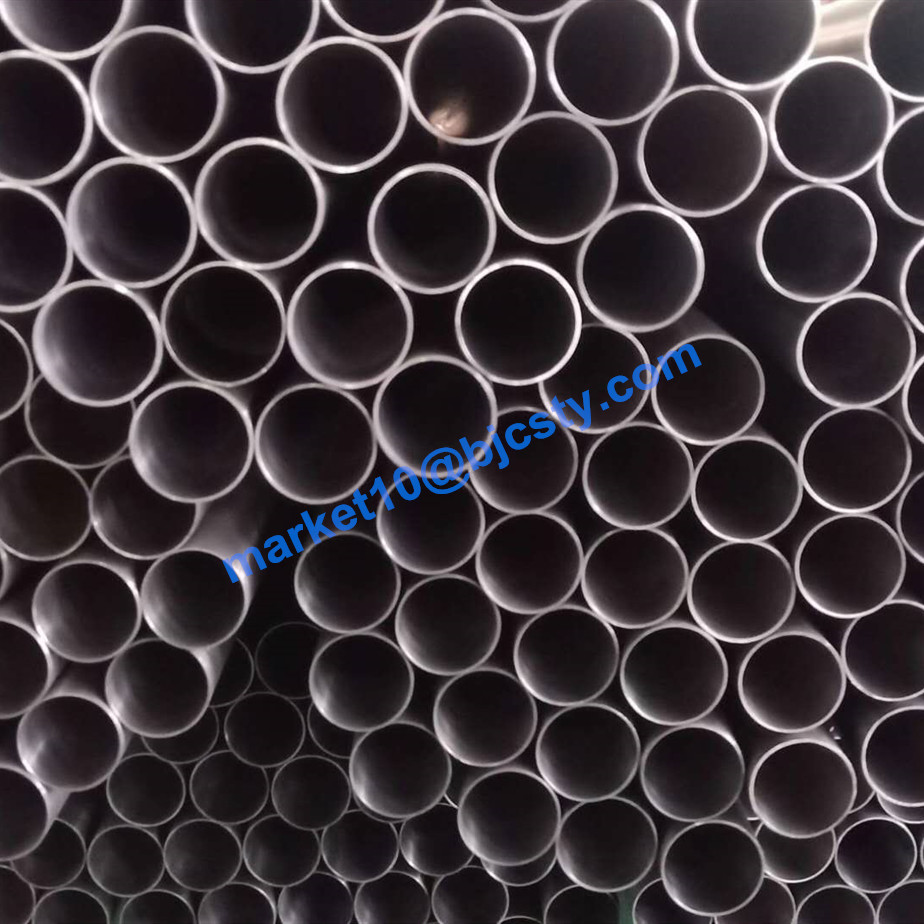

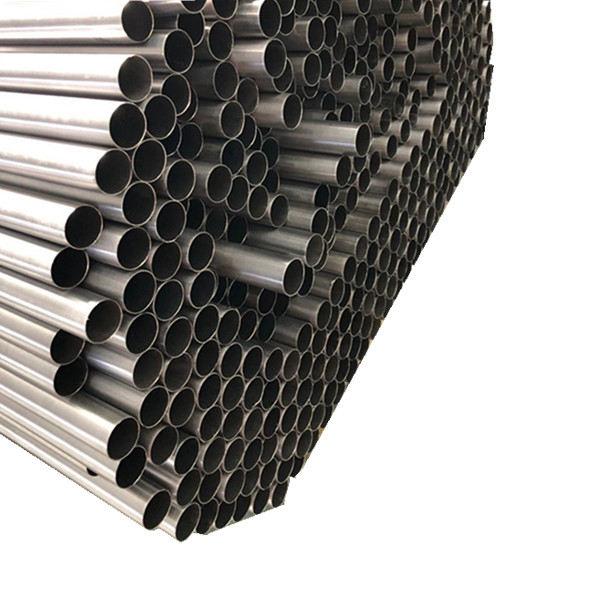

Ống tròn Titan công nghiệp Titan nguyên chất Lớp 2 1,5 inch 38,1mm

  • Industrial Titanium Round Tubes Pure Titanium Grade 2 1.5 Inch 38.1mm
  • Industrial Titanium Round Tubes Pure Titanium Grade 2 1.5 Inch 38.1mm
  • Industrial Titanium Round Tubes Pure Titanium Grade 2 1.5 Inch 38.1mm
Nguồn gốc Trung Quốc
Hàng hiệu Changsheng
Chứng nhận ISO9001:2015
Số mô hình Ống tròn Titan công nghiệp
Số lượng đặt hàng tối thiểu 5kg
Giá bán USD 23.5/KG - USD 24.6/KG
chi tiết đóng gói Màng mềm bọc bên trong, bên ngoài thùng tiêu chuẩn xuất khẩu.
Thời gian giao hàng 3-5 ngày làm việc
Điều khoản thanh toán L / C, T / T
Khả năng cung cấp 30 tấn mỗi tháng

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Vật liệu Titan nguyên chất lớp 2 Đường kính 1,5 inch 38,1mm
độ dày Độ dày của tường 0.9mm/1mm/1.5mm/2mm/3mm Bề mặt đánh bóng hoặc ngâm
Hình dạng ống tròn titan Nhà nước cung cấp ủ
Tiêu chuẩn ASTM B338, ASTM B337, ASTM B861 Ứng dụng Xử lý hóa chất, khử muối, trao đổi nhiệt
Lợi thế Chống ăn mòn, Trọng lượng nhẹ Hàng tồn kho Cổ phiếu lớn, sẵn sàng để đi
Làm nổi bật

Ống tròn Titan công nghiệp

,

Ống Titan liền mạch tròn

,

Ống Titan cấp 2 38
Để lại lời nhắn
Mô tả sản phẩm

Ống tròn Titan công nghiệp Titanium nguyên chất Lớp 2 1,5 inch 38,1mm

(Nhà sản xuất ống titan/Nhà cung cấp ống titan/Nhà cung cấp ống titan)

Ống tròn titan Gr2 với OD38.1mm, ứng dụng điển hình được sử dụng làm ống trao đổi nhiệt cho thiết bị trao đổi nhiệt, bình ngưng, thiết bị bay hơi, v.v.Baoji City Changsheng Titanium Co. đặt tại thành phố Baoji, do chuỗi công nghiệp chế biến vật liệu titan hoàn chỉnh và công nghệ xử lý trưởng thành, còn được gọi là "Thung lũng Titan".Chúng tôi cung cấp ống titan liền mạch với nhiều kích cỡ khác nhau, đồng thời cung cấp ống titan cho các giải pháp quay vòng nhanh.


Thông tin chi tiết củaỐng tròn titan công nghiệp:
Lớp: Titan nguyên chất lớp 2
Tiêu chuẩn: ASTM B338 ASTM B337 ASTM B861
Đường kính ngoài: 38,1mm (1,5 inch)
Độ dày của tường: 0,9mm/1mm/1,5mm/2mm/3mm, v.v.
Trạng thái cung cấp: Đã ủ
Kiểu: Ống liền mạch
chiều dài: 1000mm, 1500mm, 2000mm, 3000mm, theo yêu cầu chi tiết.

Kiểm tra: Kiểm tra siêu âm, Kiểm tra thủy lực


Tính chất cơ học củaỐng tròn titan công nghiệp:
Cấp Độ bền kéo, tối thiểu Sức mạnh năng suất, bù 0,2%

Độ giãn dài (%)
  ksi (phút) MPa (tối thiểu) ksi (phút) MPa (tối thiểu)
GR1 35 240 25 170 24
GR2 50 345 40 275 20
GR5 130 895 120 828 10E
GR7 50 345 40 275 20
GR9 90 620 70 483 15
GR12 70 483 20 345 18

Ứng dụng công nghiệp củaỐng tròn titan công nghiệp:
Hệ thống thủy lực máy bay
Ngành công nghiệp dầu mỏ và khí đốt
Công nghiệp nhà máy điện
Công nghiệp hàng hải
Công nghiệp khử mặn nước biển
Công nghiệp hóa chất và hóa dầu
Công nghiệp giấy và bột giấy
Công nghiệp mạ và anodizing
ngành y tế

RFQ:
1. Bạn là công ty sản xuất hay thương mại?
Công ty sản xuất thực sự, bắt đầu từ năm 2001, gần 20 năm.Với 2 đội bán hàng cho kinh doanh thương mại nước ngoài, bắt đầu từ năm 2008, hơn 10 năm kinh nghiệm.
2. Điều gì sẽ xảy ra nếu tôi có thêm một số câu hỏi hoặc thắc mắc không được mô tả ở trên?

Xin vui lòng liên hệ với tôi qua E-mail market10 tại bjcsty.com, hoặc Gọi cho chúng tôi theo số 1 78 688 73720.

3. Bạn có thể cung cấp mẫu không?Có tính phí không?
Các mẫu có thể được cung cấp với một khoản phí.

4. Bạn có trang web chính thức nào ngoài các trang web ở đây không?

Chắc chắn.Vui lòng tham khảo trang web của chúng tôi tại:www.bjcstytitanium.com.

5. Phương thức thanh toán của bạn là gì?
Chúng tôi có thể chấp nhận T / T, LC, lệnh đảm bảo thương mại từ alibaba.com.Các mẫu được trả trước 100%.Đơn đặt hàng sản xuất hàng loạt dưới 1000 USD, trả trước 100%, trên 1000 USD, trả trước 30% và thanh toán 70% trước khi giao hàng.
6. Thời gian giao hàng của bạn là bao lâu?
Mẫu hàng tồn kho: trong vòng 3 ngày làm việc Sản phẩm cho đơn đặt hàng số lượng lớn: 25-30 ngày trong trường hợp bình thường.
