Tùy chỉnh GR1/GR2 Titanium Bipolar Plate cho PEM Electrolyzer

Tùy chỉnh GR1/GR2 Titanium Bipolar Plate cho PEM Electrolyzer

Tên sản phẩm:Bipolar Plate
Ứng dụng:Sản xuất hydro bằng điện phân nước, pin năng lượng mới, pin nhiên liệu tạo ra hydro
Vật liệu:Titanium, thép không gỉ, đồng, niken
Titanium tinh khiết990,7%
Thể loại:GR1 / GR2

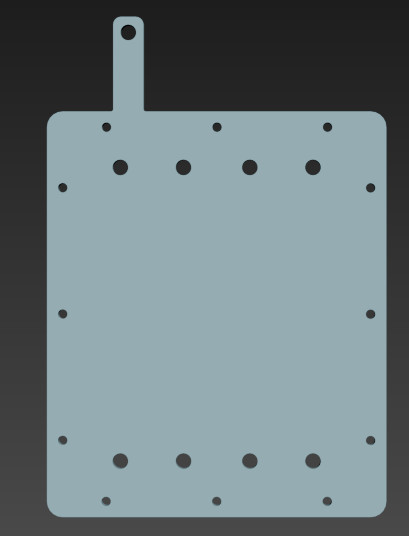

Chi tiết:Tùy theo bản vẽ
Phương pháp xử lý:CNC / khắc

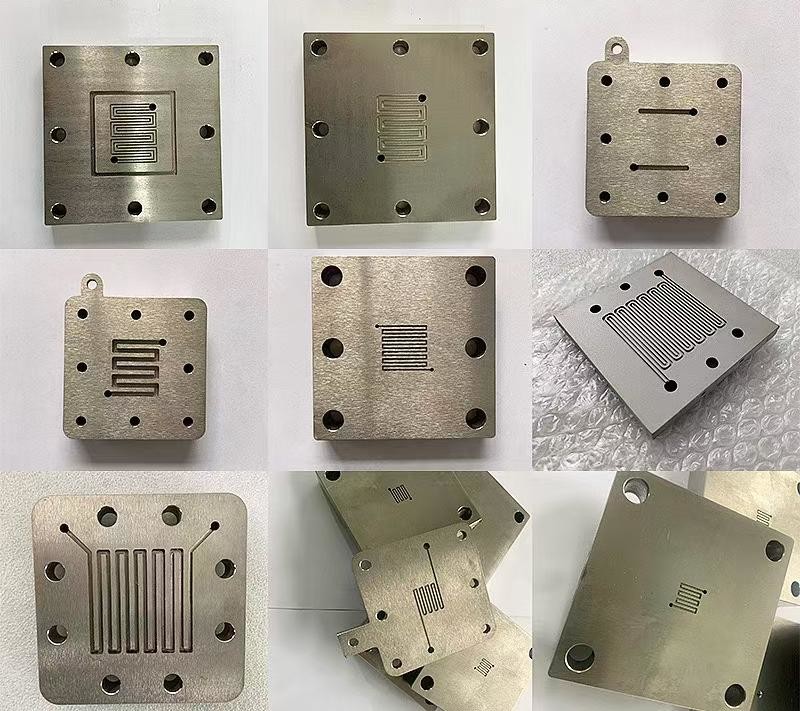

1. Quá trình sản xuất tấm Titanium Bipolar

Bảng titanium cực hai là các thành phần thiết yếu trongpin nhiên liệu PEMvàMáy lọc nước PEMChúng chịu trách nhiệm phân phối khí / chất lỏng, dẫn điện và hỗ trợ lắp ráp điện cực màng.

1.1. Chọn nguyên liệu thô

• Vật liệu: Titanium tinh khiết thương mại (ví dụ, lớp 1 hoặc lớp 2) hoặc hợp kim titanium.

• Độ dày: Thông thường dao động từ 0,1 mm đến 1 mm tùy thuộc vào ứng dụng.

1.2. Xử lý trước bề mặt

• Sữa sâm: Loại bỏ các lớp oxit bề mặt và các chất gây ô nhiễm.

• Bút cát hoặc đánh bóng cơ khí: Tăng độ thô bề mặt để gắn kết lớp phủ tốt hơn.

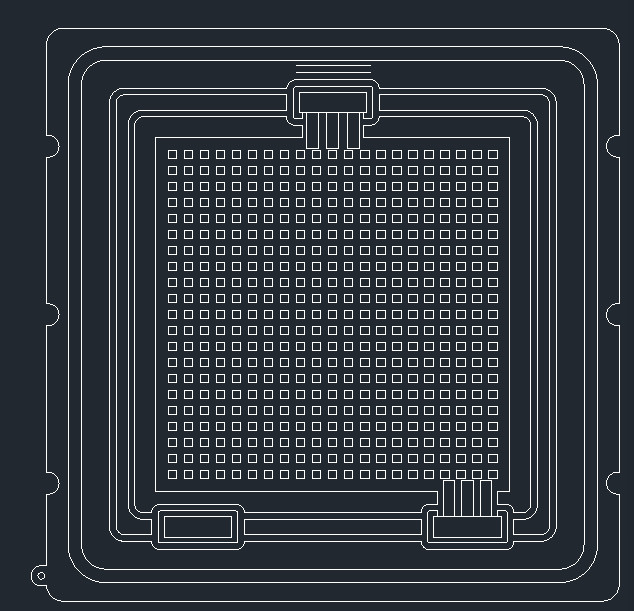

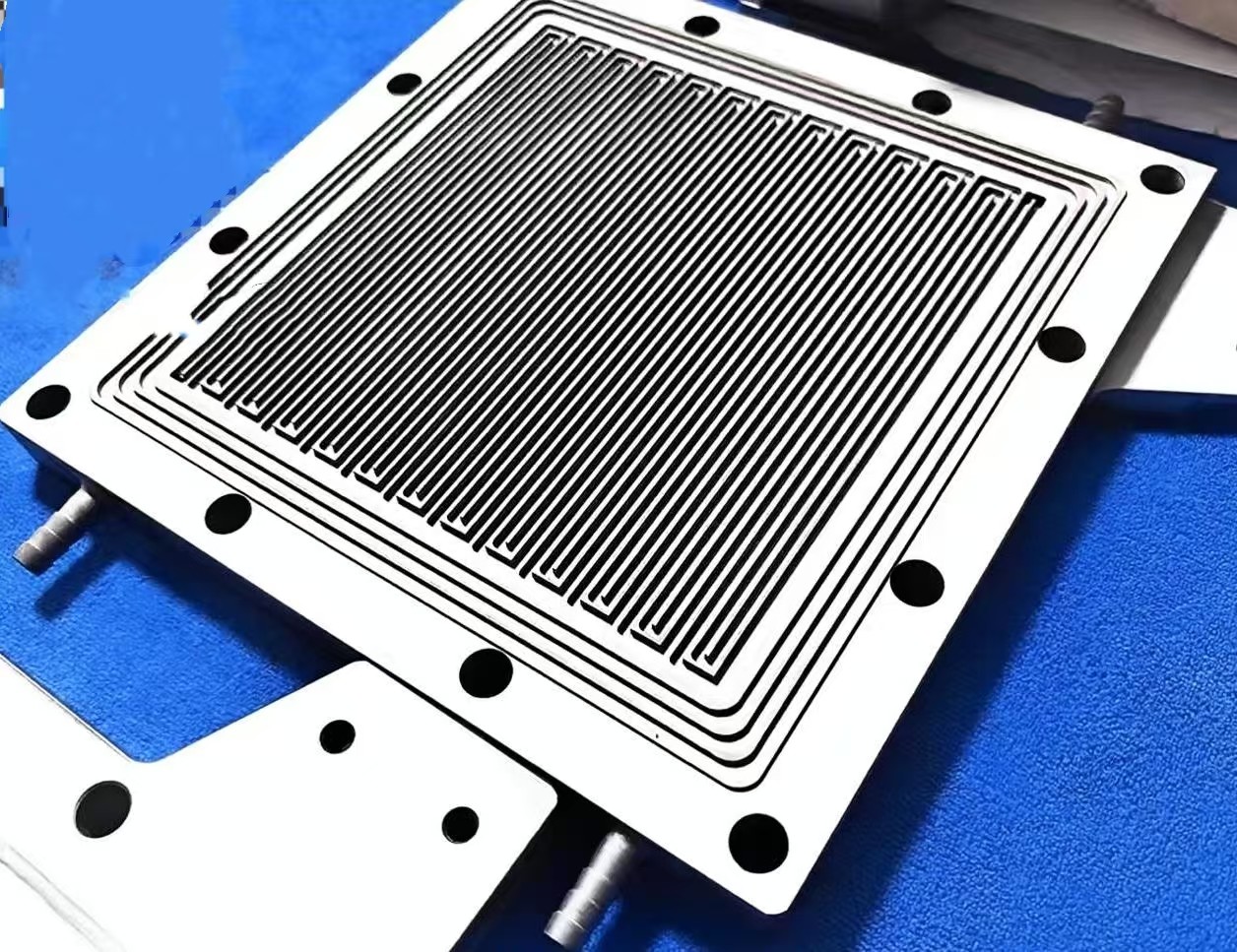

1.3. Tạo trường dòng chảy

Các kênh dòng chảy được thiết kế để quản lý dòng chảy của khí hoặc chất lỏng.

(a) Nhập dấu

• Hình thành tốc độ cao bằng cách sử dụng die chính xác.

• Thích hợp cho sản xuất hàng loạt.

• Cần những khuôn bền và đắt tiền.

(b) Làm hình cuộn

• Kỹ thuật sản xuất liên tục.

• Được sử dụng cho các mẫu kênh đơn giản hoặc thẳng hơn.

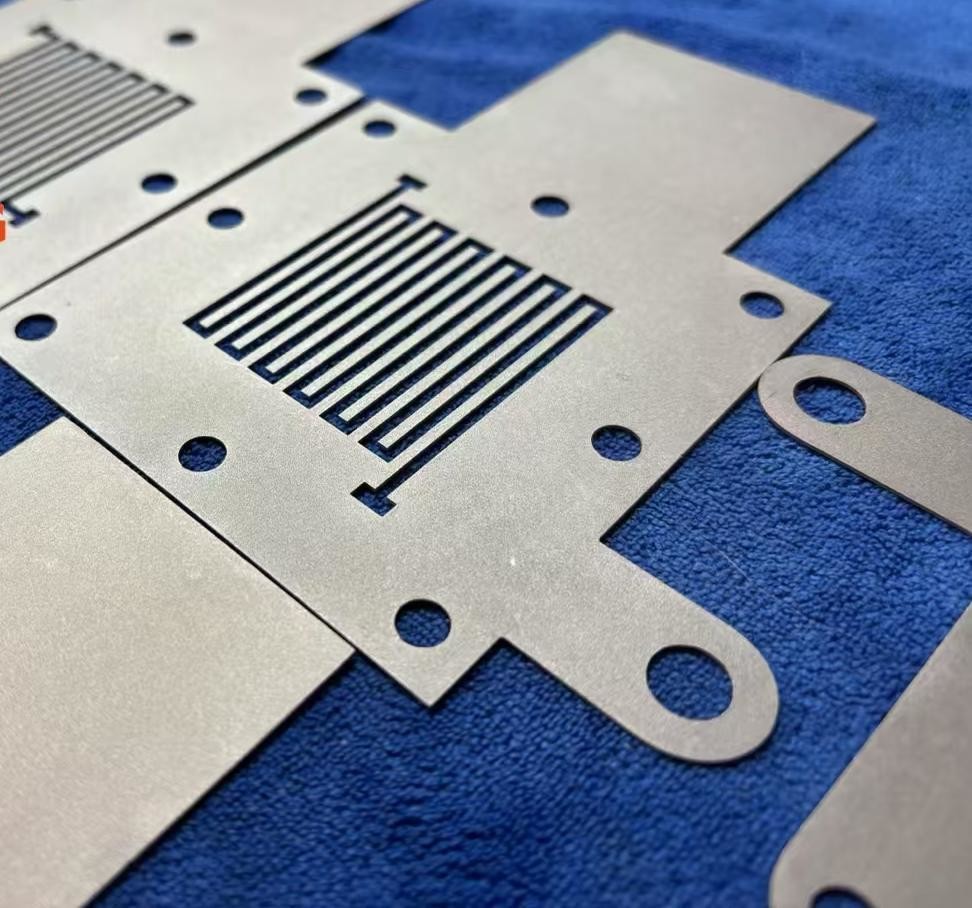

(c) Chất hóa học khắc

• Mô hình chính xác thông qua nhiếp ảnh và khắc axit.

• Tốt nhất cho các cấu trúc phức tạp hoặc tinh tế.

• Chi phí cao hơn và liên quan đến quản lý chất thải hóa học.

(d) Máy gia công bằng laser hoặc EDM

• Kỹ thuật chính xác cao phù hợp cho R&D hoặc lô nhỏ.

• Cho phép cấu trúc trường dòng chảy rất mịn và tùy chỉnh.

1.4. hàn (Đối với lắp ráp)

Hai tấm titan có mẫu có thể được kết hợp để tạo ra một tấm hai cực kín:

• Phương pháp hàn bằng laser hoặc liên kết khuếch tánĐảm bảo hiệu suất niêm phong cao và tính toàn vẹn cấu trúc.

1.5. Xử lý lớp phủ bề mặt

Titanium có xu hướng tạo thành một lớp oxit không dẫn điện (TiO2), ảnh hưởng đến hiệu suất điện.

Các loại lớp phủ điển hình:

• Lớp phủ dựa trên carbon: Graphene, ống nano carbon.

• Kim loại quý: Bạch kim hoặc vàng (khả năng dẫn điện tuyệt vời và chống ăn mòn, nhưng tốn kém).

• Vật gốm dẫn: Titanium nitride (TiN), niobium nitride (NbN).

1.6Kiểm tra chất lượng

• Xét nghiệm độ kín khíĐể đảm bảo niêm phong.

• Xét nghiệm dẫn điện

• Kiểm tra chống ăn mòn

• Kiểm tra độ chính xác kích thước

2Ứng dụng của tấm Titanium Bipolar

Các tấm titan hai cực được sử dụng trong các hệ thống điện hóa khác nhau, bao gồm:

2.1. Proton Exchange Membrane Water Electrolysers (PEMWE)

• Môi trường axit khắc nghiệt và điều kiện điện áp cao.

• Titanium cung cấp khả năng chống ăn mòn và độ bền tuyệt vời.

2.2Các pin nhiên liệu PEM (PEMFC)

• Tính chất nhẹ và chống ăn mòn là lý tưởng cho các ứng dụng di động, ô tô và hàng không vũ trụ.

2.3Các tế bào điện phân

• Được sử dụng trong chế biến hóa chất, xử lý nước và sản xuất hydro xanh.

3Ưu điểm của tấm Titanium Bipolar

4Những thách thức

Mặc dù các tấm titan có nhiều lợi thế, một số thách thức bao gồm:

• Chi phí vật liệu cao: Titanium và lớp phủ của nó đắt tiền.

• Khó xử lýTitanium khó hình thành và chế tạo hơn thép.

• Tính dẫn điện bề mặt cần tối ưu hóa: Lớp oxit tự nhiên đòi hỏi xử lý bề mặt hiệu quả để duy trì tính dẫn điện.
